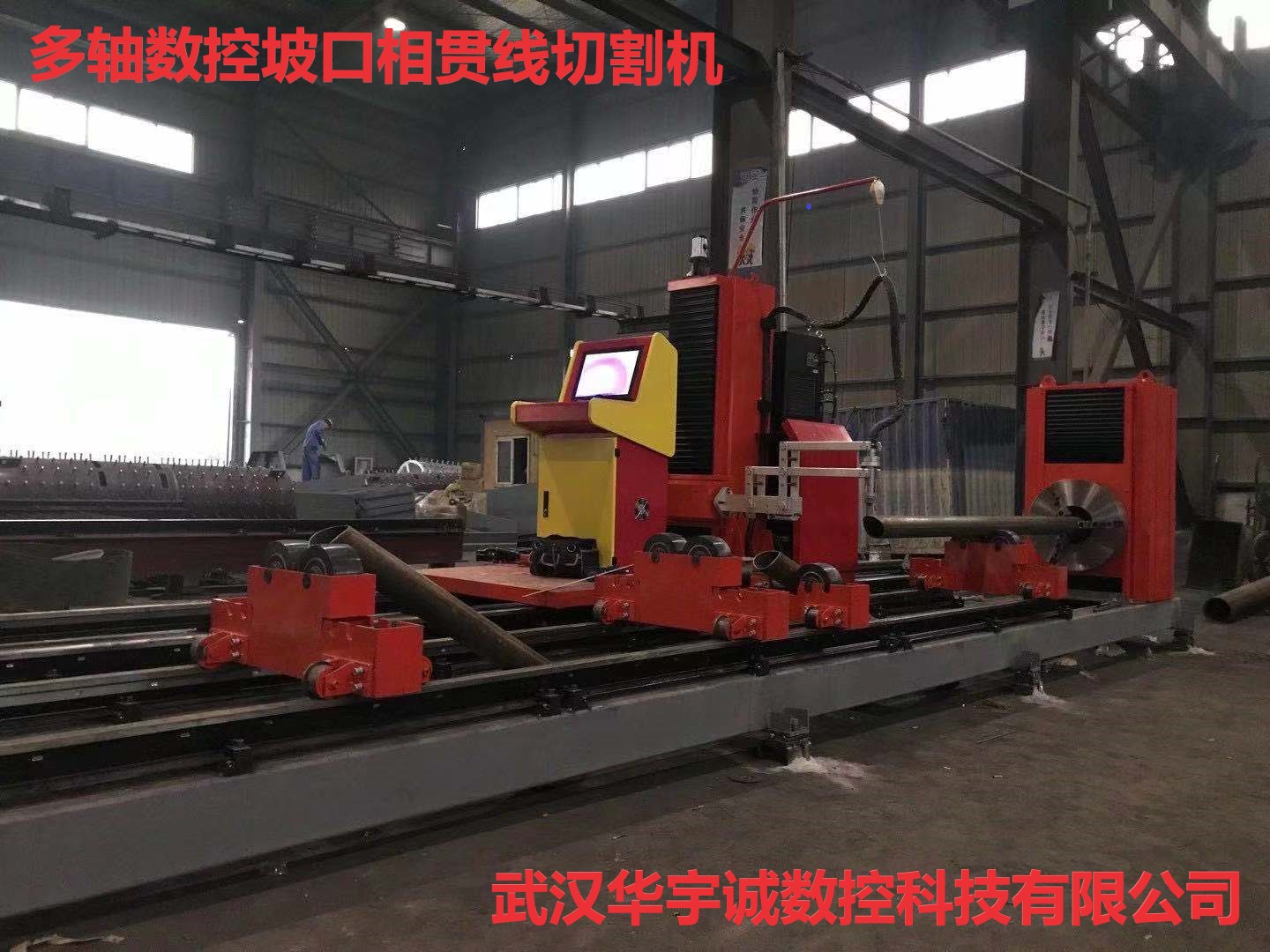

等離子相貫線數控切割機
發布時間：2022-12-12 19:30:05等離子相貫線數控切割機是一種對鋼管端部結合處作自動計算和切割的設備。該機廣泛應用于造船、建筑、石化、機械、冶金等行業的管道結構件的切割加工。相貫線孔、相貫線端頭，還有俗稱“蝦米節”的彎頭，此類加工大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后又繁復的方法來進行。數控相貫線切割機能十分方便地切割此類工件，并且操作工人不須編程、只需輸入相互配合的管徑、相交角度等參數，機器就能自動切割出管子的相貫線、相貫孔、以及焊接坡口,不再需要人工打磨。
等離子相貫線切割機采用圓柱坐標系數控，控制軸數為六軸四聯動。具有中文界面、參數輸入和人機對話功能，定角度坡口面切割功能，變角度坡口面切割功能，管道不園度和偏心補償功能，在線和離線自動點火、預熱、穿孔功能，切割速度變化自動控制功能等。
采用圓柱坐標系數控，控制軸數為2-6軸。具有中文界面、參數輸入和人機對話功能，定角度坡口面切割功能。變角度坡口面切割功能，管道不圓度和偏心補償功能，在線和離線自動點火、預熱、穿孔功能，切割速度變化自動控制功能等。
高效的解決了傳統加工需制作樣板，劃線，人工放樣，手工切割，人工打磨等落后又復雜的加工方法。
廣泛應用于建筑，造船，電力，石化，機械，金屬等行業的管道結構件的切割加工。
切割管子外徑 | ?60-?1500 |
載重（Kg） | ≤5000 |
切割厚度 | 5-80 |
工件材料 | 低碳鋼(不銹鋼、鋁合金需使用等離子切割機) |
火焰切割速度（mm/min） | 100-750 |
等離子切割速度（mm/min） | 500-2000 |
要求工件橢圓度 | ≤1% |
切割長度精度 | ±2mm |
控制軸數 | 5軸，6軸，7軸 |
有效切割工件長度 | 12000mm |
切割方式 | 氧+乙炔、氧+丙烷、空氣等離子等可供選擇 |
機器軸數及運動范圍 | 軸：割炬沿管件軸向水平移動軸12000mm Z軸：割炬上升下降軸該軸400mm C軸：割炬前后移動軸該軸不參與聯動行程400mm |
電源電壓（V/Hz） | AC380/50 |
等離子坡口角度 | 等離子切割±45° |
*產品以實樣為準，產品外觀及技術數據如有變更，恕不事先通知。本公司擁有對網頁的解釋權 ，對頁面錯誤不承擔任何責任。
等離子相貫線切割機功能說明：
1、等離子坡口角：縱橫向均為±45°；
2、切割速度自動無級調速，連續切割設定；
3、正交母管騎座式開孔切割，正交母管插入式開孔切割；
4、斜交母管管面開孔切割，斜交母管管面偏心開孔切割；
5、正交和斜交支管切割，正交和斜交偏心母管切割，正交和斜交偏心支管切割；
6、母管管面矩形切割，母管槽形中心、偏心切割；
7、圓管焊接彎頭、“蝦米節”斜截面切割；
8、多支管相交母管管面開孔切割；多支管相交支管管端切割；
等離子相貫線切割機軟件可以生成并且切割下列類型的管切割節點：
1. 可以任意生成自己所需要的管子3維模型（step或者stp格式），包括圓管和方管。
2. 生成各種開孔形狀，包括圓孔、方孔、多邊、槽口、錐體孔、彎頭截斷、等徑特殊開孔。
3.支持引入線添加、切割補償、零件間間距、軌跡共邊、生成軌跡編輯功能。
4. 在套料結束后，本軟件能夠?qū)⑻琢辖Y(jié)果（加工軌跡線和割槍姿態）直接顯示出來，用戶可以一目了然的查看結果。
5.具有動態模擬切割的功能，能夠動態的對套料的結果進行模擬切割，用戶可以直觀的觀看到切割情況。
6.軟件中用戶可以自己維護原料數據，可將套料結束后的原料結果同步到原料數據庫中，方便下次切割。
7.軟件能夠自動生成G代碼文件。
8.軟件能夠?qū)⑻囟ǖ腉代碼文件從新返回生成圖形的功能。
